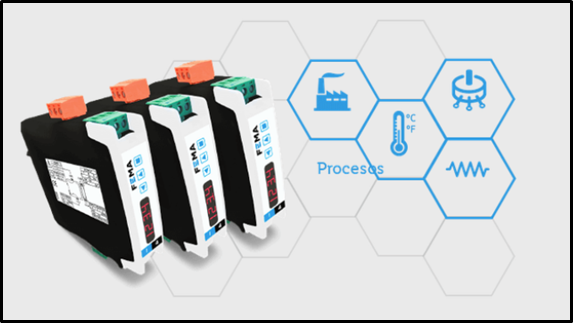

CONVERTIDOR DE SEÑAL AC/DC EN SEÑAL DE SALIDA 4-20mA o 0-10VDC
DESCRIPCION GENERAL:
- Convertidor de señal aislado para señales AC/DC.
- Salida de señal configurable a 4-20 mA (activa y pasiva) y 0-10 Vdc.
- Aislado a 3 vías entre entrada, salida y alimentación.
- Configurable para medir voltajes AC/DC (desde 50 mV AC/DC hasta 600 V AC/DC),
- Corrientes AC/DC (desde 5 mA AC/DC hasta 5 A AC/DC)
- Frecuencia (hasta 100 Hz). Acepta señales DC unipolares y bipolares.
- Alimentación universal de 18 a 265 V AC/DC.
APLICACIONES:
Aplicaciones de medida de señales eléctricas en AC y DC, con salida de señal de proceso standard en 4/20 mA o 0/10 Vdc. Señales típicas son:
- Shunts de corriente desde 50 mV a 150 mV,
- Señales de baterías de 12 Vdc, 24 Vdc, 48 Vdc
- Señales de dinamos tacométricas de ±60 Vdc
- Voltajes de líneas de alimentación de 230 Vac, 115 Vac, 48 Vac, 24 Vac
- Corrientes de fuga en AC hasta 5 mAac e inferiores
- Señales de frecuencia de 50 y 60 Hz de lineas de alimentación en AC,
- Señales de transformadores de relación X/5 y X/1.
MODELO DISPONIBLE:
- SERIES I4E
